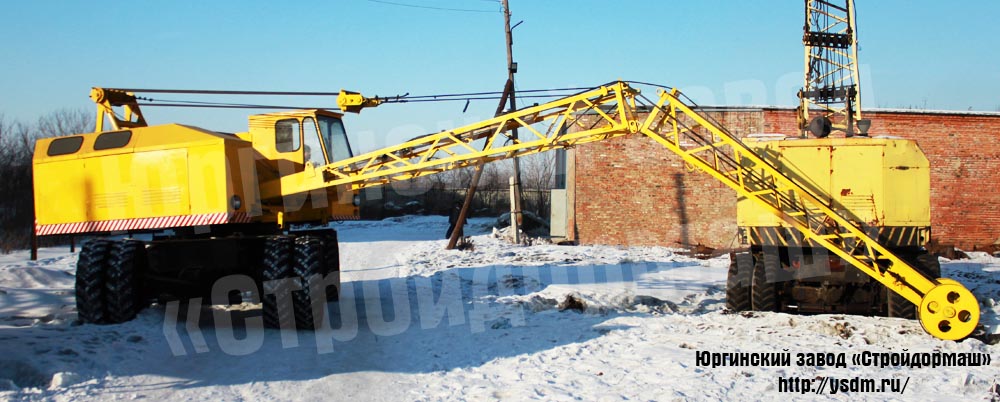

Стреловое оборудование крана КС-4361А

Инструмент и принадлежности: гаечные ключи СМД1-4920А; 7811-0025 (ключ 22х24); молоток, зубило, кувалда, оправки для выпресовки осей и подшипников, грузоподъемное средство, ванна с промывочной жидкостью, ветошь.

Основание и головка стрелы

- Расстопорить, снять шайбы и выбить оси из проушин.

- Застопорить головку стрелы, переместить и уложить на подставку.

- Расстопорить, вывернуть болты крепления торцовой шайбы и снять шайбу с оси головки стрелы.

- Снять с оси каток, серьги и втулки.

- Выполнить работы п.п. 3 и 4 для снятия деталей с другой стороны.

- Выпрессовать ось крана КС-4361А, вынуть пыльники, блоки, втулки и коуш.

- Вывернуть масленки из блоков.

- Выпрессовать подшипники из блоков и вынуть распорные втулки.

- Промыть, протереть детали и проверить их техническое состояние.

Гусек и секция

- Расстопорить, вывернуть болты крепления стопорной планки и снять планку.

- Вынуть ось, блок и втулки.

- Выполнить работы п.п. 1 и 2 для снятия второй оси.

- Промыть, протереть детали и проверить их техническое состояние.

Технические условия на кран КС-4361А:

- Местные прогибы элементов стрелы, гуська и секции не более 10 мм. на длине 1000мм.

- Общий остаточный прогиб не более 25 мм. на длине 5000 мм.

- Диамнтр ручья блока головки стрелы не менее 340,5 мм.

- Диаметр ручья блока гуська крана КС-4361 не менее 205,5 мм.

- При несоблюдении данных параметров металлоконструкции подвергают правке в холодном или горячем состоянии. Металл выправленного участка усилить приваркой стальных накладок.
